PC 전원
전원공급장치(Power Supply Unit, PSU)는 벽면의 교류 전원을 PC가 쓰는 직류 전원으로 바꾼다. 메인보드와 그래픽카드의 VRM은 이 전압을 다시 낮춰 CPU, GPU, 메모리와 각 컨트롤러에 공급한다. 전원 계통을 PSU 용량 하나로만 보면 커넥터, 순간 부하, 보호회로, 케이블 문제가 빠진다.
PC의 주 부하는 12V 출력에 집중된다. CPU와 GPU의 평균 소비전력뿐 아니라 짧은 순간에 올라가는 부하, PSU가 해당 부하를 견디는 방식, 온도에 따른 출력 조건을 함께 봐야 한다. 정격 용량을 크게 잡는 것과 품질은 같은 뜻이 아니다. 효율은 입력 전력 중 실제 부품에 전달되는 비율이며, 효율 등급이 전압 안정성이나 보호회로 품질을 직접 보증하지 않는다.

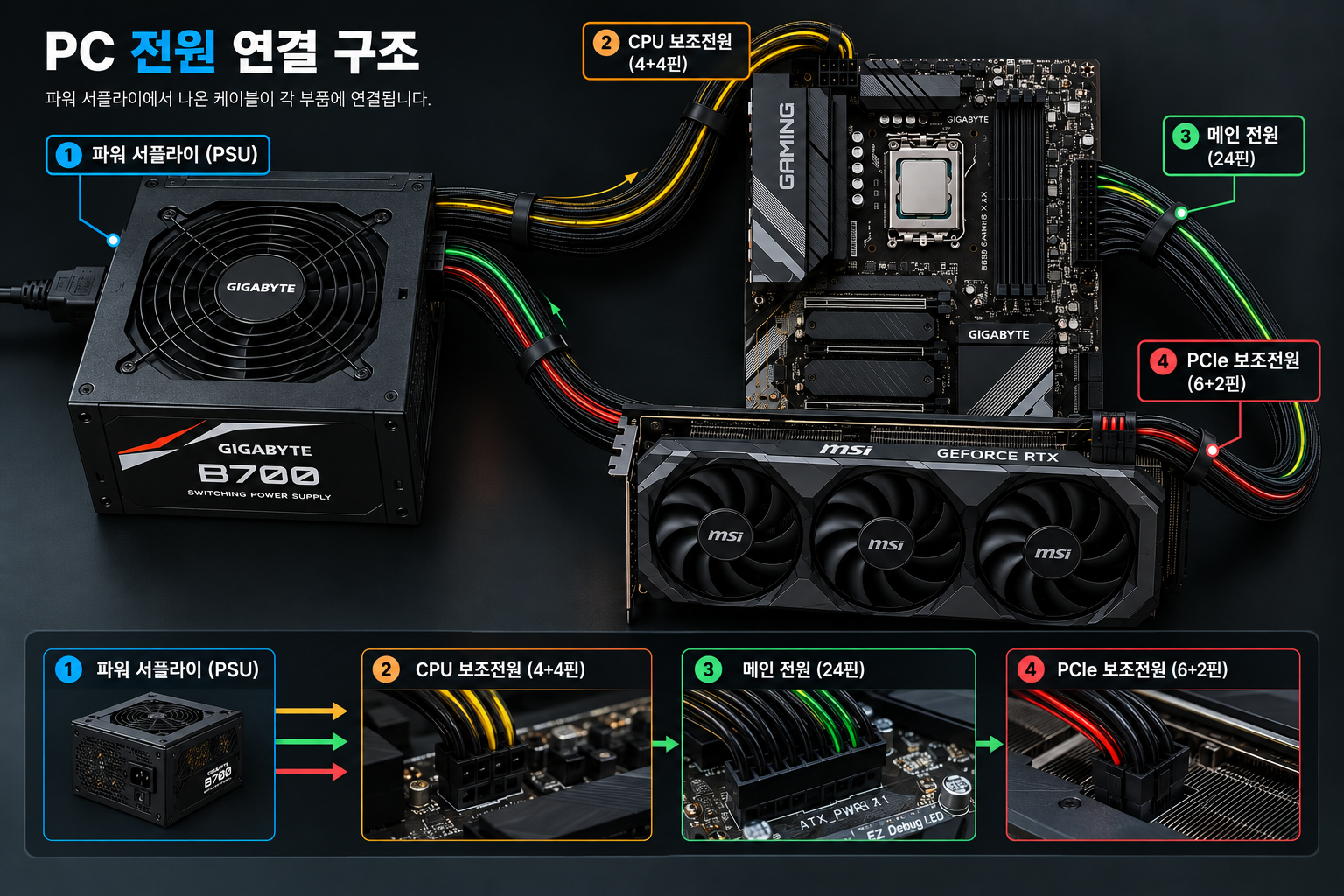

ATX 전원 규격은 주전원, CPU 보조전원, 그래픽카드 보조전원과 전원 신호의 관계를 정한다. 24핀 ATX, EPS12V, PCIe 6/8핀, 12VHPWR와 12V-2x6는 모양과 용도가 다르다. 모듈러 PSU 케이블은 PSU 쪽 핀 배열이 제품군마다 다를 수 있어, 커넥터가 들어간다는 이유만으로 다른 PSU의 케이블을 섞으면 안 된다.
과전류·과전압·저전압·과열·단락 보호는 이상 상태에서 출력을 차단해 추가 손상을 줄인다. UPS와 서지 보호는 PC 밖의 전원 품질 문제를 다루며, 정전 유지 시간과 출력 파형, 부하 범위를 구분해 선택한다.
읽기 순서
- PSU 구조와 출력 — 변환 단계, 출력 레일과 효율
- PSU 용량과 순간 부하 — 지속 부하와 짧은 전력 변동을 분리해 계산
- ATX 3.x와 12V-2x6 — 현행 전원 규격과 고전력 GPU 커넥터
- PSU 보호회로 — 차단 약어와 진단 범위
- UPS와 서지 보호 — PC 밖 입력 전원 보호
전원이 전혀 들어오지 않거나 부하 중 꺼지는 증상은 PSU만 바꿔 보는 것으로 끝나지 않는다. 콘센트와 전원선, 스위치, 24핀·EPS 연결, 케이스 전원 버튼, 단락 가능성, GPU 전원과 최소 구성 순서로 범위를 좁힌다. PSU 내부를 열어 측정하는 작업은 축전된 고전압 때문에 일반 PC 진단 범위를 벗어난다.
