칩셋과 PCH

이미지 자료

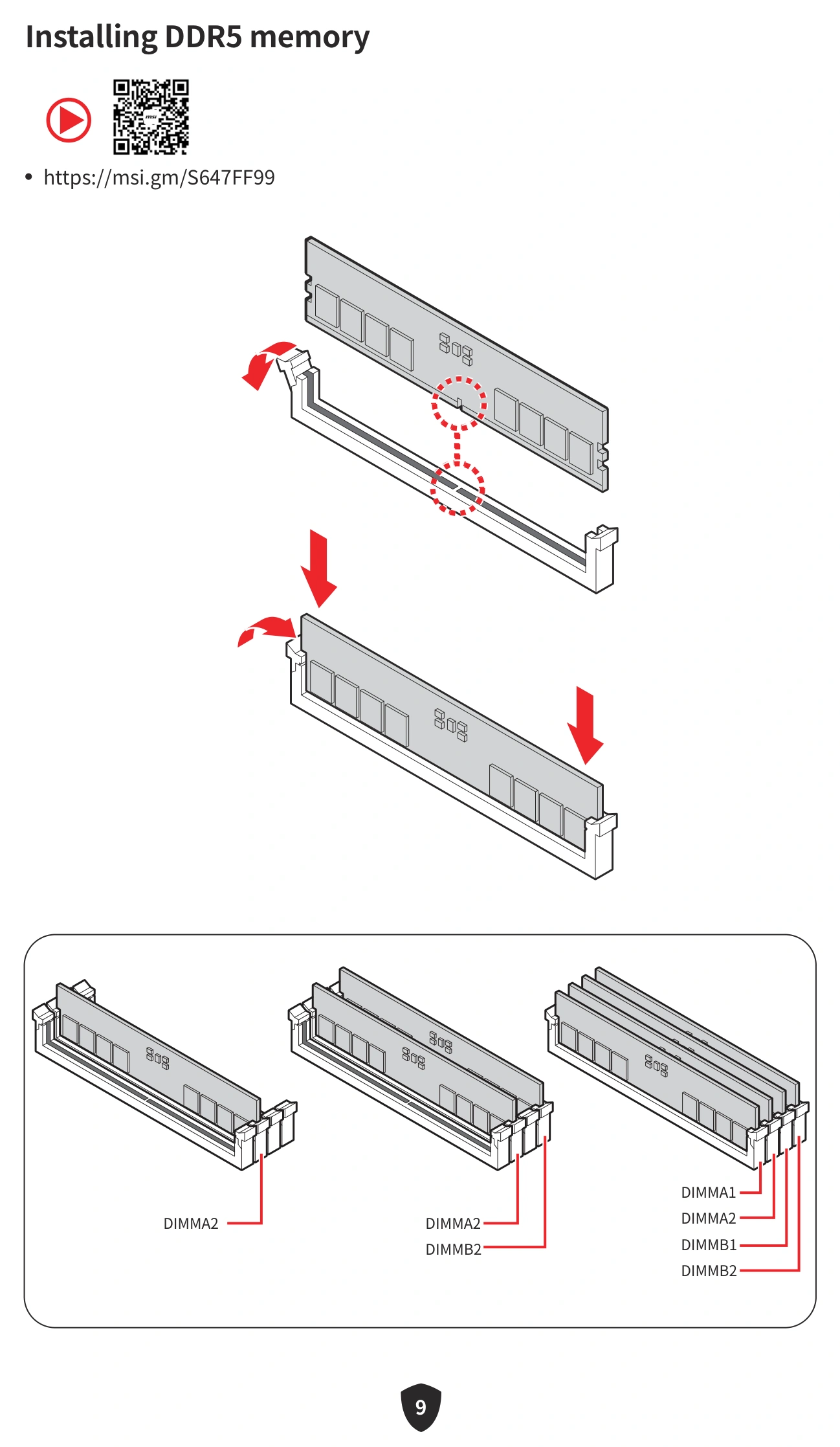

설명: DDR5 DIMM 장착 예시
출처: MSI
사용 조건: 제조사 공식 문서 이미지. 공개 재배포 전 권리 조건 확인 필요

현대 PC에서 CPU는 메모리 컨트롤러와 주요 PCIe lane을 직접 포함하는 경우가 많고, 메인보드의 칩셋/PCH는 추가 PCIe, USB, SATA 등 I/O를 확장한다.

읽을 때 주의할 점

• “칩셋이 PCIe 5.0을 지원한다”와 “특정 슬롯이 PCIe 5.0 x16으로 동작한다”는 같은 말이 아니다.
• CPU 모델에 따라 사용할 수 있는 lane 세대와 수가 달라질 수 있다.
• M.2/PCIe/SATA 포트 사이에 lane 공유가 있을 수 있다.
• 오버클럭 기능, USB 포트 수, RAID 지원 등은 칩셋 등급뿐 아니라 보드 구현에 따라 달라진다.

역사적 관점

2000년대 PC는 Northbridge/Southbridge 분리가 흔했지만, 메모리 컨트롤러와 PCIe 기능이 CPU로 이동하면서 PCH 또는 단일 칩셋 중심 구조가 보편화됐다. 과거 NVIDIA nForce, VIA, SiS, ATI 칩셋은 별도 역사 문서로 확장할 가치가 있다.

사용 시 참고

포트가 “사라지는” 증상이 발생하면 고장 판단 전 제품 매뉴얼의 PCIe bifurcation, lane sharing, M.2/SATA sharing 표를 확인한다.
