SATA전원
SATA 저장장치는 SATA 데이터 케이블과 SATA 전원 케이블을 각각 사용한다. 데이터 케이블은 메인보드의 SATA 포트와, 전원 케이블은 PSU의 SATA 전원 케이블과 연결되므로 두 역할을 혼동하지 않는다.
확인할 항목
| 대상 | 확인할 내용 |
|---|---|
| 저장장치 | 2.5인치·3.5인치 SATA 장치인지, 필요한 데이터·전원 연결 |
| 메인보드 | SATA 포트 위치·공유 조건·매뉴얼의 장착 안내 |
| PSU | SATA 전원 케이블과 정확한 PSU 모델의 호환성 |
| 케이스 | 드라이브 베이·케이블 여유·PSU 케이지 간섭 |

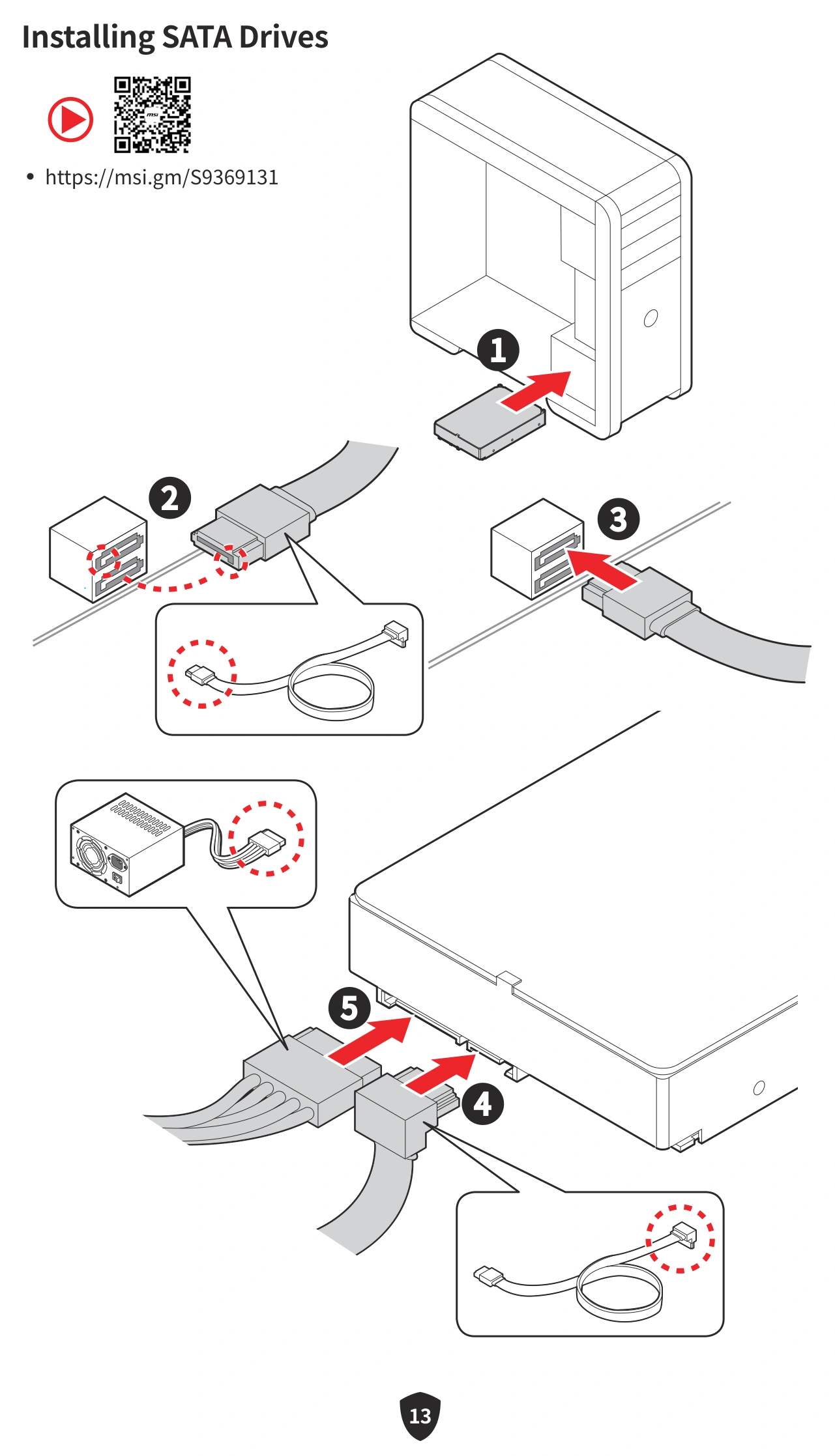

MSI PRO B850-VC WIFI 사용자 설명서의 SATA 장치 연결 예시다. 포트·케이블 위치는 제품마다 다르다.
안전한 확인 범위
- 데이터와 전원 커넥터는 각각 키 구조가 있으므로 방향이 맞지 않으면 힘을 주지 않는다.
- SATA 전원 변환·분배는 장치 수·PSU 케이블·제조사 조건을 확인하지 않은 상태에서 추가하지 않는다.
- 모듈러 PSU의 SATA 케이블은 해당 PSU가 제공하거나 호환을 명시한 제품만 사용한다.
관련 문서
출처
- CORSAIR, RMe Series Power Supply Manual — SATA 전원 케이블의 역할을 구분하는 제품 매뉴얼 예시. 확인일: 2026-08-14.
- MSI, PRO B850-VC WIFI User Guide — SATA 데이터·전원 연결의 보드 매뉴얼 예시. 확인일: 2026-08-14.
