M.2 스탠드오프

M.2 모듈 끝단의 높이와 고정 위치를 맞추는 소형 standoff다. 메인보드에 고정된 형태, 이동형, 교체형, 툴리스 clip 기반 등 구조가 다양하다.

확인 항목

• 위치: 모듈 길이와 일치하는 hole.
• Thread: 제조사·제품별 상이.
• Height: 보드/방열판 구조별 상이.
• Drive/Tool: 손, 소형 socket/driver 또는 전용 clip 등.

ASRock과 GIGABYTE의 일부 보드는 standoff를 위치별로 재배치하며, MSI 일부는 clip을 사용한다.

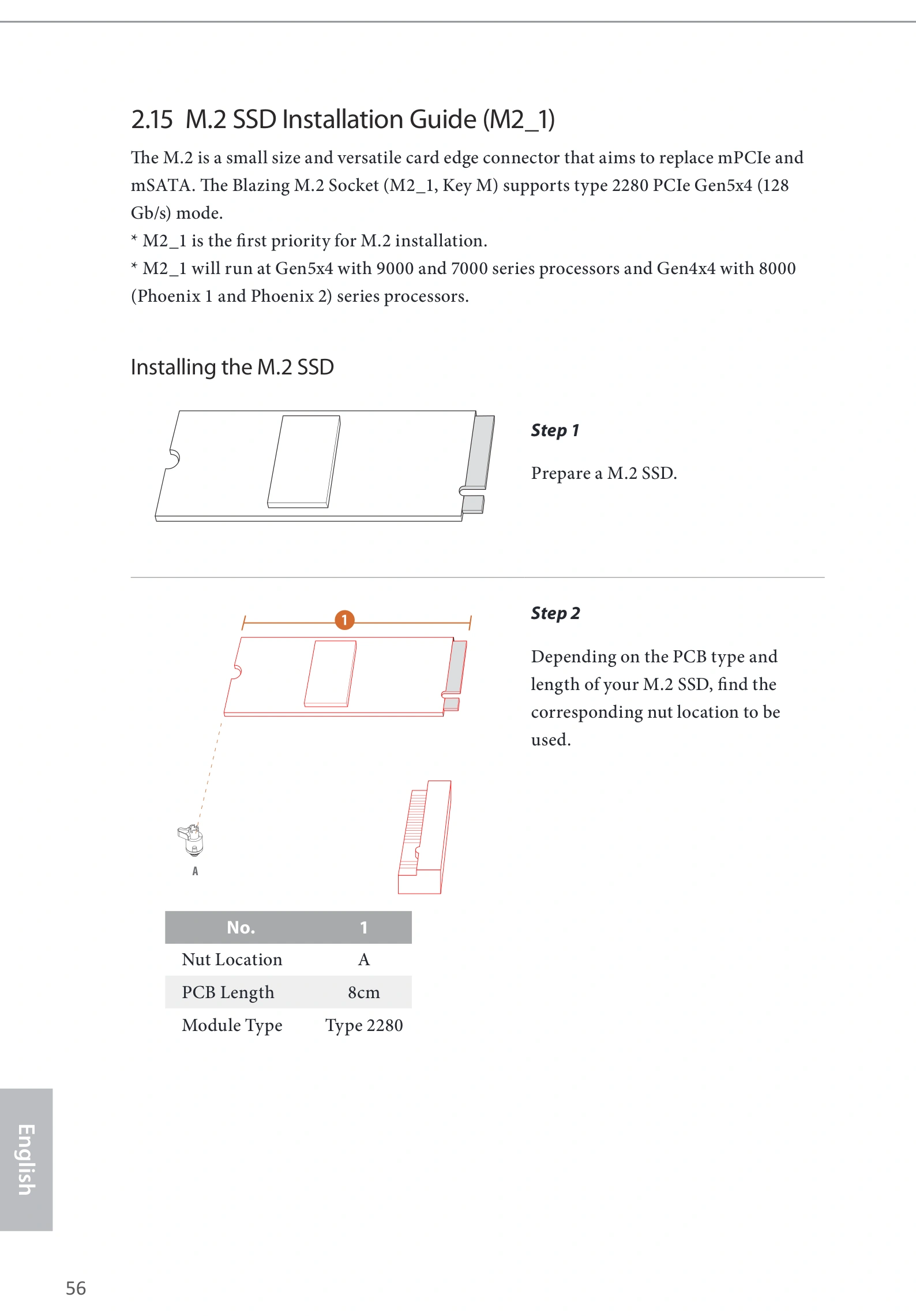

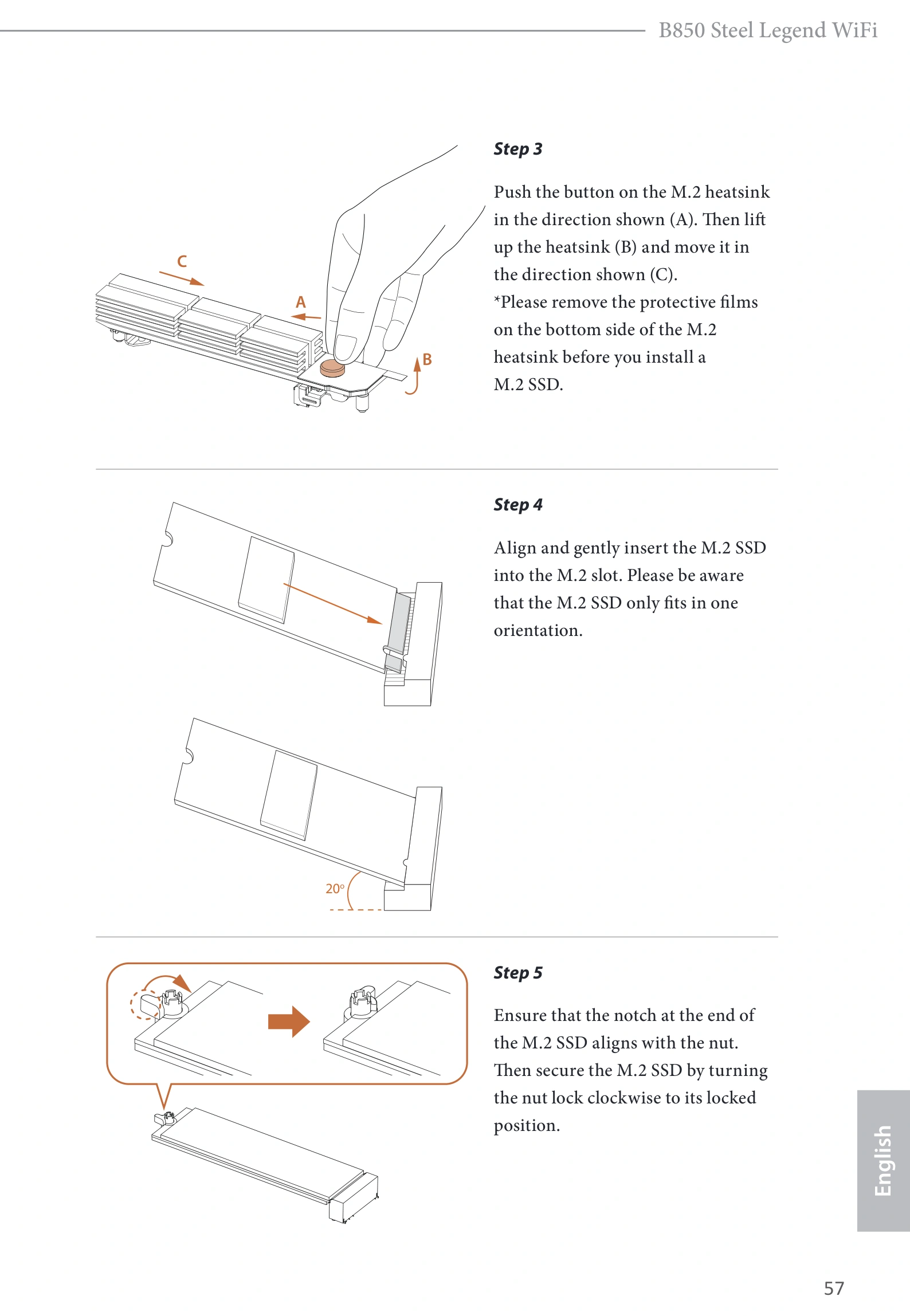

길이에 따른 스탠드오프 위치

출처: ASRock B850 Steel Legend WiFi User Manual, PDF 60~61쪽 · 원문 PDF

M.2 2280·2260처럼 모듈 길이가 달라지면 고정 위치도 달라진다. 일부 메인보드는 스탠드오프를 옮겨야 하고, 일부는 여러 길이에 맞는 래치 구조를 제공한다.

참고 자료

• ASRock B760M-H/M.2 User Manual — M.2 모듈 길이에 맞춰 standoff 위치를 조정하고 screw로 고정하는 설치 사례.
• GIGABYTE A520M S2H User Manual — M.2 standoff/screw를 분리·재배치하는 제품별 설치 사례.
• MSI B760 GAMING PLUS WIFI DDR4 User Guide — M.2 screw/standoff와 EZ M.2 Clip 등 툴리스 구조 사례.
