UDIMM
Summary
UDIMM(Unbuffered DIMM)은 메모리 컨트롤러와 DRAM 사이에 RDIMM 같은 등록(Registering) 버퍼를 두지 않는 DIMM이다. 일반 소비자용 데스크톱에서는 비ECC UDIMM이 흔하지만, ECC UDIMM도 있으므로 ‘UDIMM=비ECC’로 단정하면 안 된다.
특징
| 구분 | UDIMM | RDIMM·LRDIMM |
|---|---|---|
| 명령·주소 경로 | 등록 버퍼 없이 DRAM으로 연결 | Register·Clock Driver 또는 부하 감소용 버퍼 사용 |
| 일반 사용처 | 소비자 데스크톱·일부 워크스테이션 | 서버·워크스테이션 |
| 호환성 | CPU·메인보드가 UDIMM을 지원해야 함 | 같은 DDR 세대라도 UDIMM 플랫폼에서 지원되지 않을 수 있음 |
| ECC | 비ECC·ECC UDIMM 모두 존재 | ECC RDIMM/LRDIMM이 일반적 |
세대와 물리 호환성
DDR4와 DDR5 UDIMM은 모두 288핀처럼 보이지만 노치 위치와 전기 규격이 다르다. DDR5 모듈을 DDR4 슬롯에, DDR4 모듈을 DDR5 슬롯에 장착할 수 없다. 손으로 힘을 주어 맞추려 하지 말고 CPU·메인보드 설명서에서 지원 세대와 폼팩터를 먼저 확인한다.

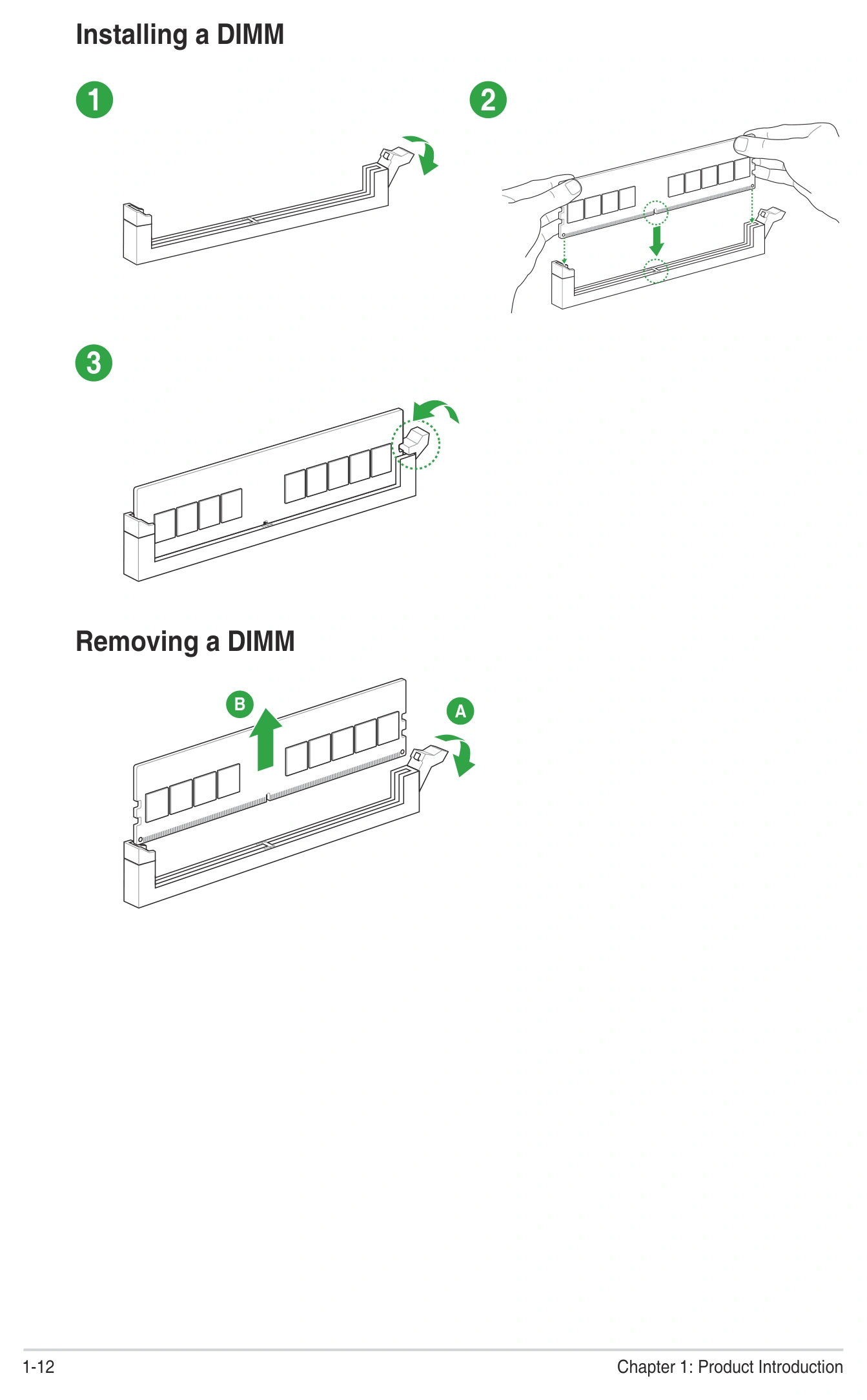

UDIMM 설치 형태
출처: ASUS TUF GAMING B850-PLUS WIFI User Manual, PDF 26쪽 · 원문 PDF
데스크톱 UDIMM은 슬롯의 키 위치를 맞춘 뒤 수직으로 눌러 장착한다. 슬롯의 고정 탭 구조는 메인보드에 따라 한쪽만 움직이거나 양쪽이 움직이는 형태가 있다. 단일 DIMM과 두 개 이상 DIMM의 우선 장착 슬롯은 보드마다 다르므로, A2/B2 같은 일반적 표기를 외우기보다 해당 보드 매뉴얼을 따른다.
구매·증설 전 확인
- DDR 세대와 UDIMM·SO-DIMM·RDIMM·LRDIMM 구분을 확인한다.
- CPU·메인보드의 최대 용량·채널당 DIMM 수·지원 속도를 확인한다.
- 가능한 한 동일 키트·동일 Part Number를 사용한다.
- ECC가 필요하면 단순히 ‘ECC 표기’만 보지 않고 CPU·메인보드·OS·서버 기능의 지원 범위를 확인한다.
- 고속 프로필은 기본 SPD 부팅 뒤 활성화하고, 메모리 테스트로 안정성을 확인한다.
관련 문서
출처
- Intel, DDR5/DDR4 Memory Module Installation on Intel 600 Series — DIMM 구성과 1DPC·2DPC의 구분. 확인일: 2026-08-13.
- Crucial, Is My RAM Compatible With My Motherboard? — DDR 세대·폼팩터 호환성 확인 항목. 확인일: 2026-08-13.
