메인보드 구조
메인보드는 CPU, 메모리, GPU, 저장장치, 전원, 전면 I/O를 연결하는 기판이다. 같은 폼팩터라도 슬롯·헤더·PCIe 레인 배치는 제품마다 다르므로, 아래 표는 역할을 이해하기 위한 일반 구조이며 실제 위치는 해당 보드 매뉴얼을 따른다.
주요 블록
| 영역 | 역할 | 함께 확인할 것 |
|---|---|---|
| CPU 소켓 | CPU의 기계·전기적 연결 | CPU 소켓과 플랫폼, CPU Support List |
| DIMM 슬롯 | 시스템 메모리 장착 | 권장 슬롯, 채널, QVL, DDR 세대 |
| VRM·보조전원 | CPU 등에 필요한 전력 공급 | 보조전원 커넥터, 방열, 지속 부하 조건 |
| PCIe x16 슬롯 | GPU·확장카드 장착 | 물리 길이, 전기 레인, 공유 조건, 슬롯 간격 |
| M.2·SATA | 저장장치 연결 | 길이·Key·프로토콜, 포트/슬롯 공유 조건 |
| 내부 헤더 | 전면 I/O·팬·USB·RGB 등 연결 | 규격·핀 수·케이블 길이·케이스 지원 |
| 후면 I/O | USB·LAN·오디오·영상 등 외부 연결 | CPU 내장 그래픽, 컨트롤러, 포트 세대 |
레인과 슬롯을 읽는 원칙
표기상 긴 PCIe 슬롯이 항상 같은 전기 레인 수로 동작하는 것은 아니다. CPU 직결·칩셋 경유 여부와 M.2/확장카드 장착 때의 공유 조건도 제품마다 다르다. GPU, M.2, 추가 확장카드를 동시에 쓸 때는 사용 설명서의 Expansion Slots, Storage, 블록 다이어그램을 먼저 확인한다.

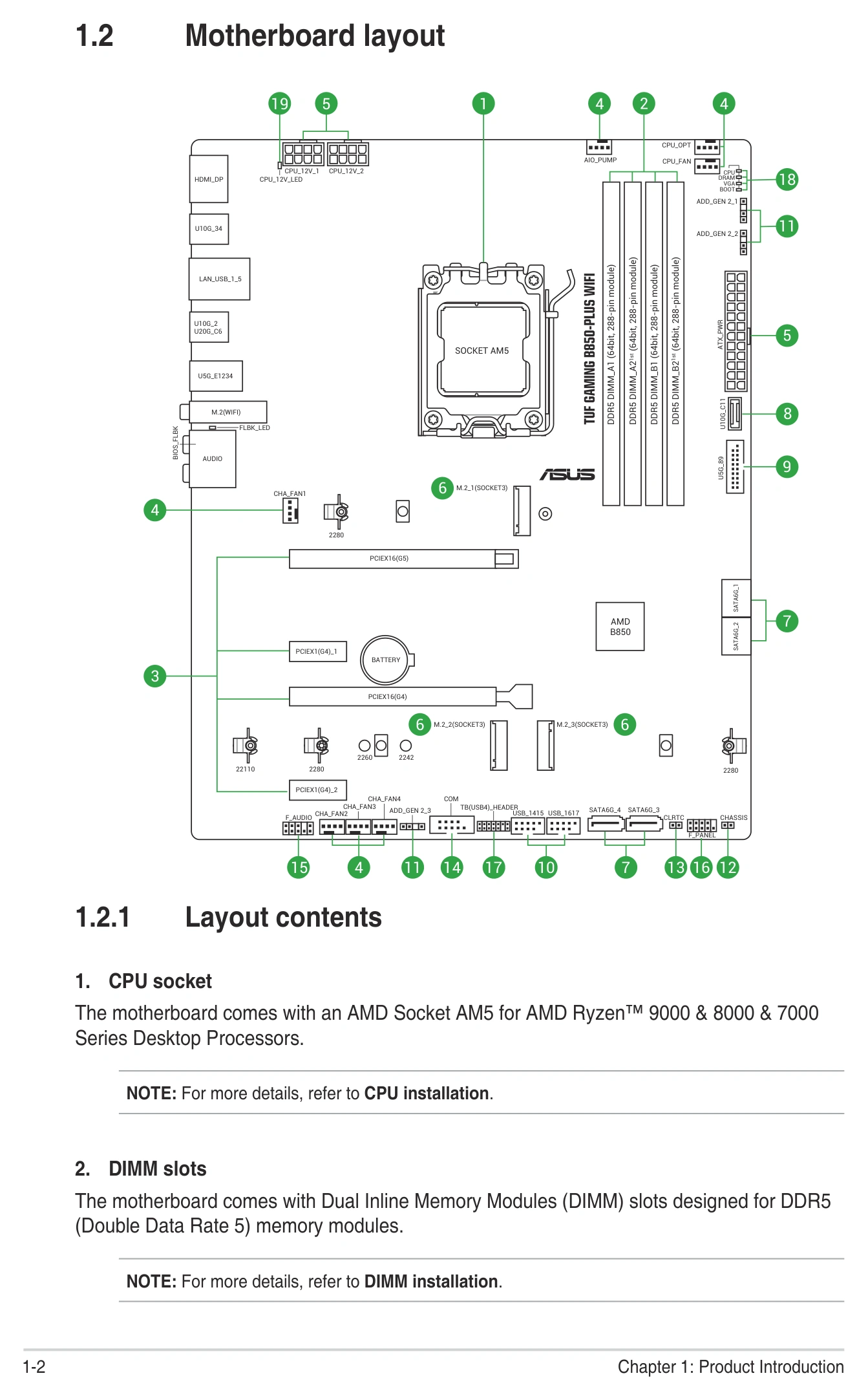

ASUS TUF GAMING B850-PLUS WIFI 사용자 설명서의 레이아웃 예시다. CPU 소켓·DIMM·PCIe·M.2·전면 헤더의 상대 위치를 보여 주지만, 다른 보드의 배치를 보장하지 않는다.
조립 전 연결 확인
- CPU 소켓과 CPU Support List를 확인한다.
- 메모리 QVL과 매뉴얼에서 DIMM 권장 슬롯을 확인한다.
- 그래픽카드 호환성에서 GPU 슬롯·간섭·보조전원을 확인한다.
- 케이스 전면 I/O와 내부 헤더의 규격을 대조한다.
- 케이스 메인보드 호환성에서 폼팩터·스탠드오프·케이블 공간을 대조한다.
출처
- ASUS, TUF GAMING B850-PLUS WIFI User Manual — 레이아웃·슬롯·헤더의 제품별 확인 예시. 확인일: 2026-08-13.
- MSI, PRO B850-VC WIFI User Guide — 보드 구성과 설치 자료 예시. 확인일: 2026-08-13.
