ATX 24핀
ATX 24핀은 PSU와 메인보드를 연결하는 주전원 커넥터다. 메인보드에는 24핀 또는 분리 가능한 20+4핀 구성이 쓰일 수 있으며, 정확한 구성과 연결 위치는 보드·PSU 매뉴얼을 따른다.
대조할 항목
| 대상 | 확인할 내용 |
|---|---|
| 메인보드 | 주전원 커넥터 위치·표기·필요한 구성 |
| PSU | ATX/메인보드 표기의 동봉 케이블·PSU 측 포트 |
| 케이스 | 측면·후면 케이블 공간, 패널·팬과의 간섭 |
| 다른 전원 | CPU EPS·GPU PCIe 보조전원과 역할 구분 |

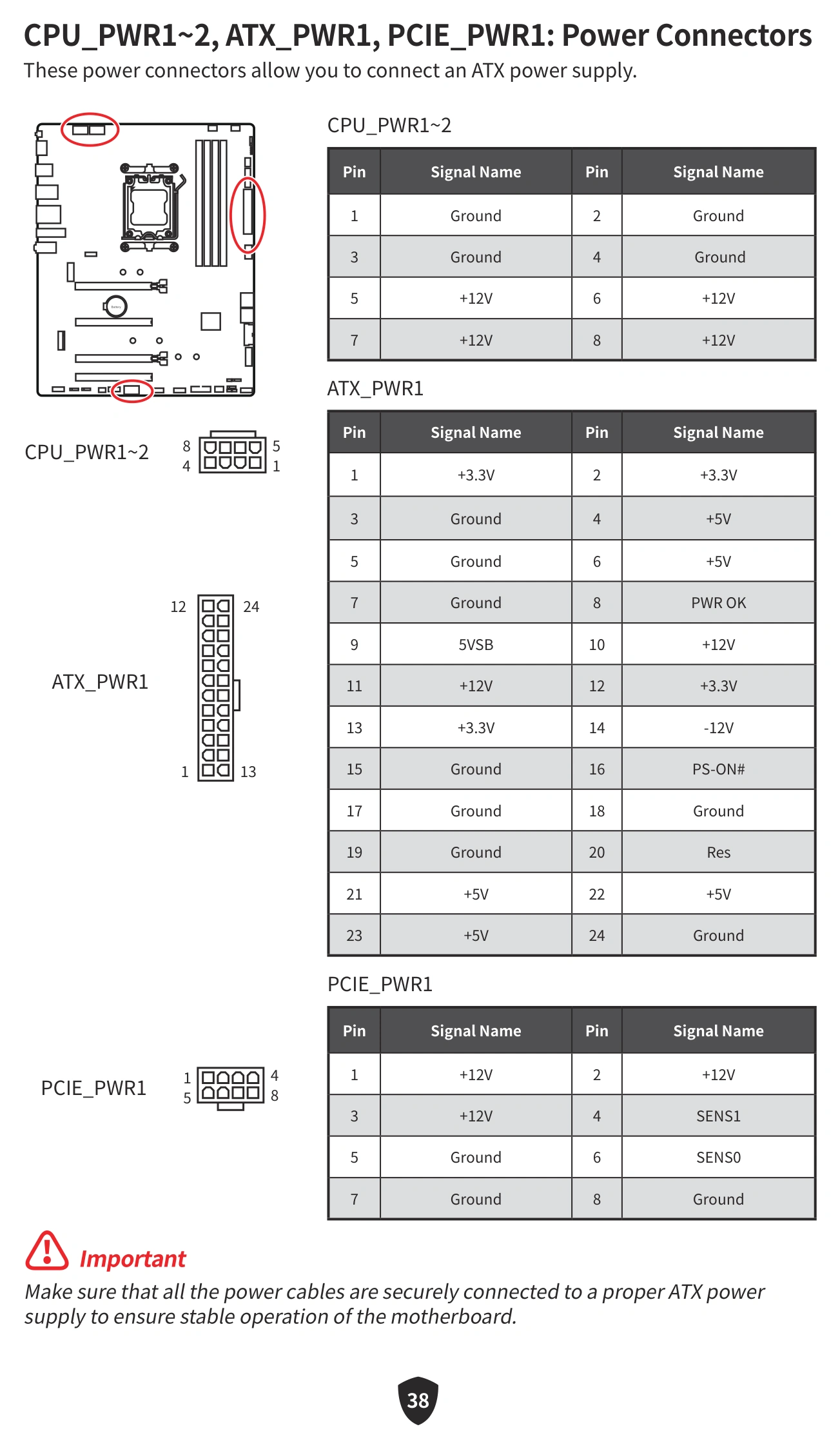

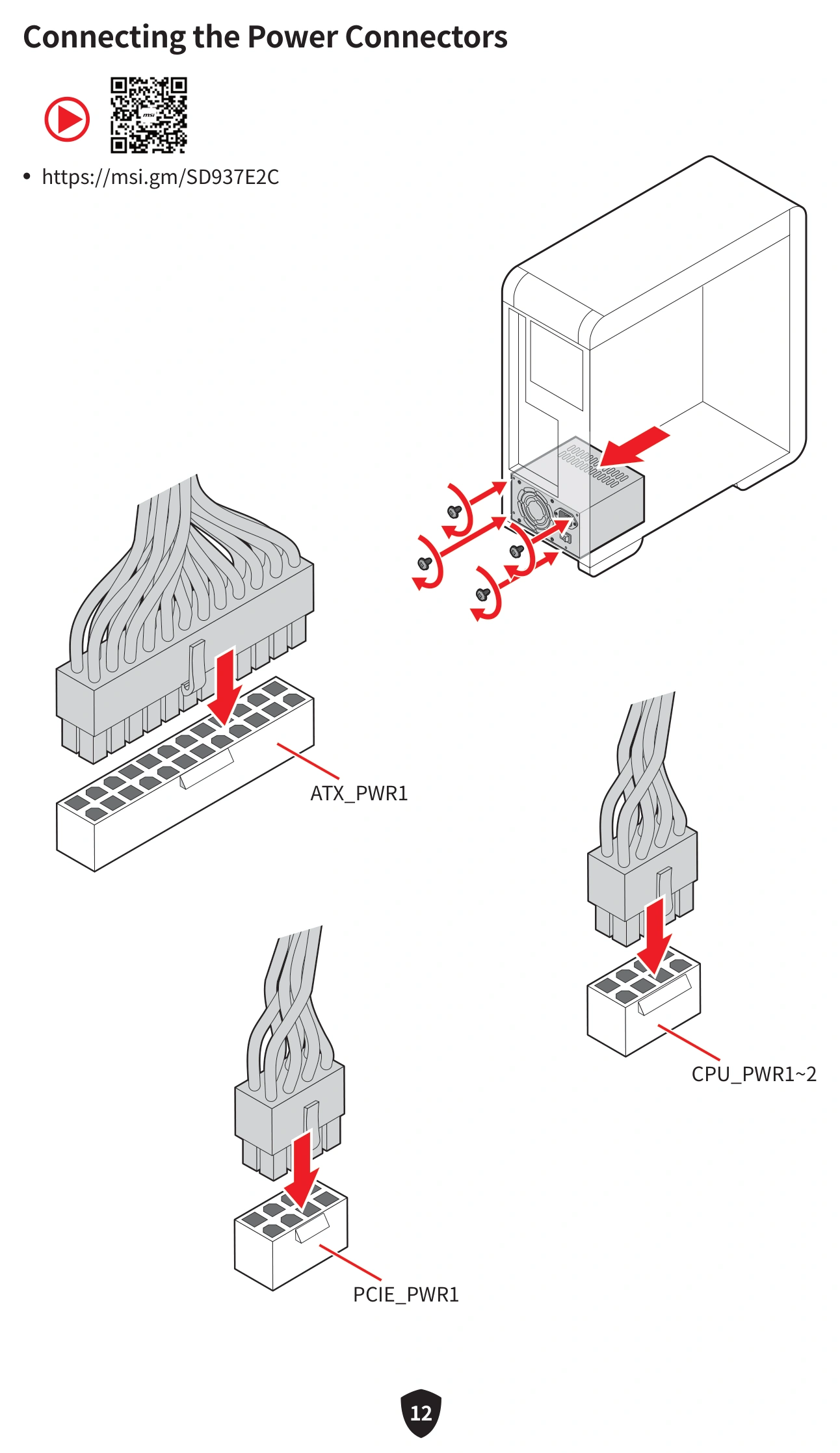

MSI PRO B850-VC WIFI 사용자 설명서의 메인보드 주전원·CPU 전원 예시다. 커넥터 위치·형상은 보드마다 다르다.
안전한 확인 범위
- 메인보드 주전원은 PSU가 제공하거나 호환을 명시한 ATX 케이블만 사용한다.
- CPU EPS·GPU PCIe 케이블과 주전원 케이블을 서로 대체하지 않는다.
- 결합에 큰 힘이 필요하거나 케이블이 패널·팬에 눌리면 진행하지 않고 보드·케이스 매뉴얼을 확인한다.
- 모듈러 PSU를 교체할 때는 기존 케이블을 외형만 보고 재사용하지 않는다.
관련 문서
출처
- CORSAIR, RMe Series Power Supply Manual — ATX·EPS·PCIe 케이블의 역할 구분 예시. 확인일: 2026-08-14.
- MSI, PRO B850-VC WIFI User Guide — 메인보드 전원 커넥터 위치·핀 배열 예시. 확인일: 2026-08-14.
