M.2 SSD 고정나사
구성 구분
- M.2 module retention screw
- M.2 standoff
- M.2 heatsink screw
- Captive heatsink screw
- Tool-less clip/latch
ASRock/GIGABYTE의 매뉴얼에는 모듈 길이에 맞춰 standoff 위치를 옮겨 screw로 고정하는 예가 있고, MSI에는 EZ M.2 Clip 같은 툴리스 구조가 있다. ASUS Zephyrus G14 가이드의 해당 노트북 작업은 size 0 Phillips를 지정한다.
장착 방법
- 2230/2242/2260/2280 등 장착 위치와 standoff를 확인.
- 방열판이 있으면 thermal pad 보호필름 제거 지침 확인.
- 나사를 기울여 넣지 않는다.
- 과체결하지 않는다.
- 나사/clip 분실 방지를 위해 parts tray 사용.
관련: 01_하드웨어/Standards/M.2, NVMe, M.2 SSD, M.2 스탠드오프
M.2 SSD 고정 방식

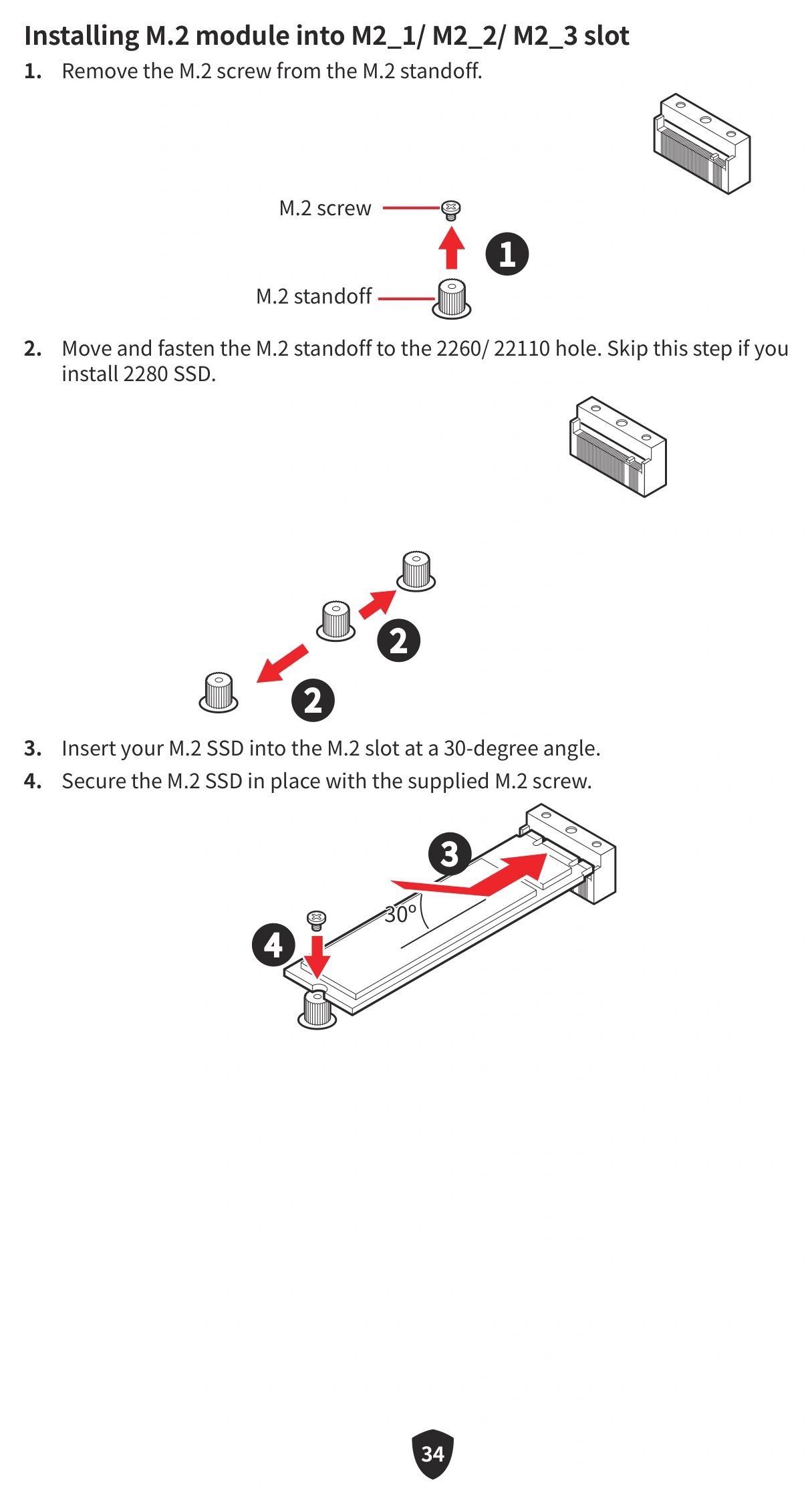

출처: MSI PRO B850-VC WIFI User Guide, PDF 34쪽 · 원문 PDF

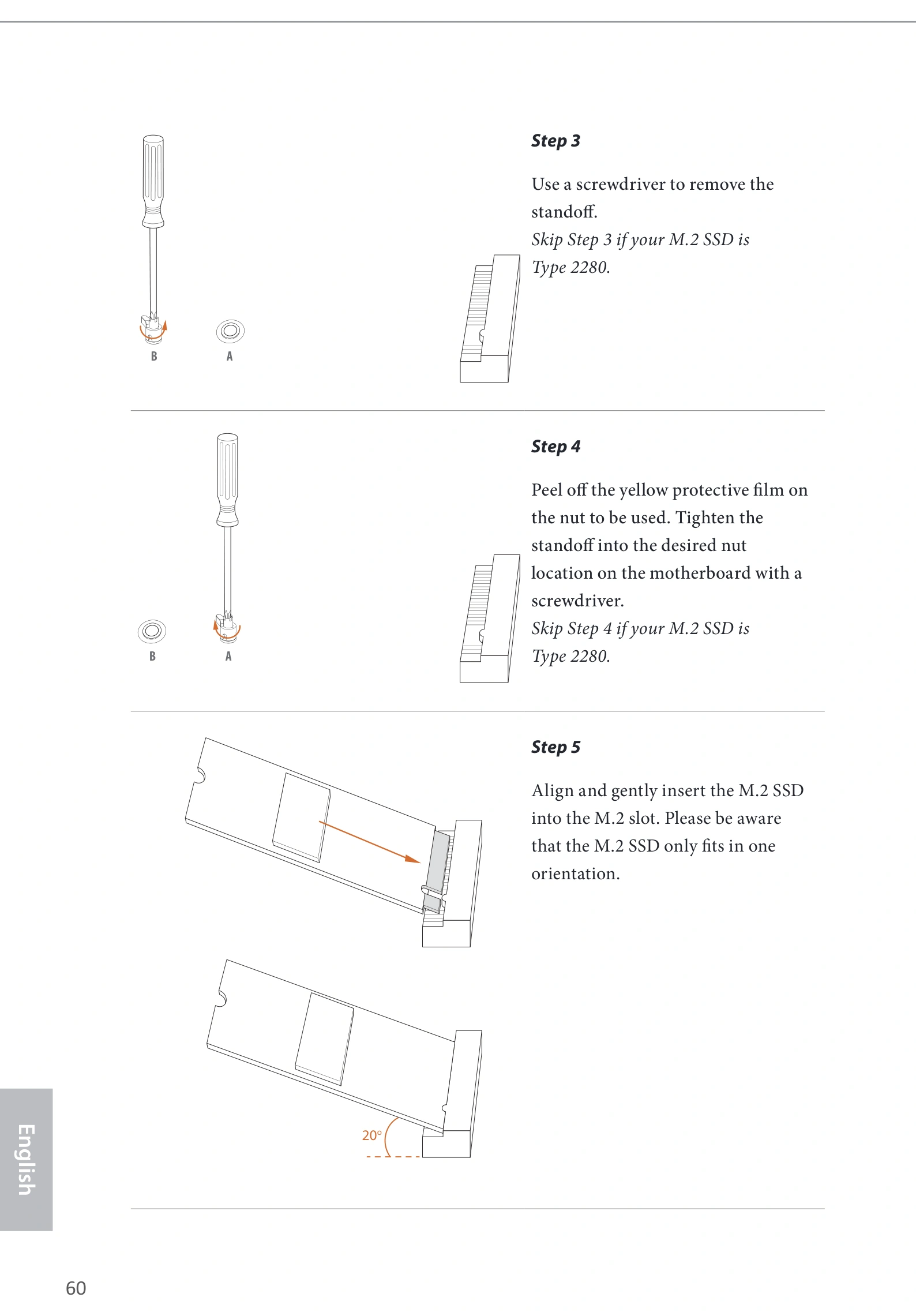

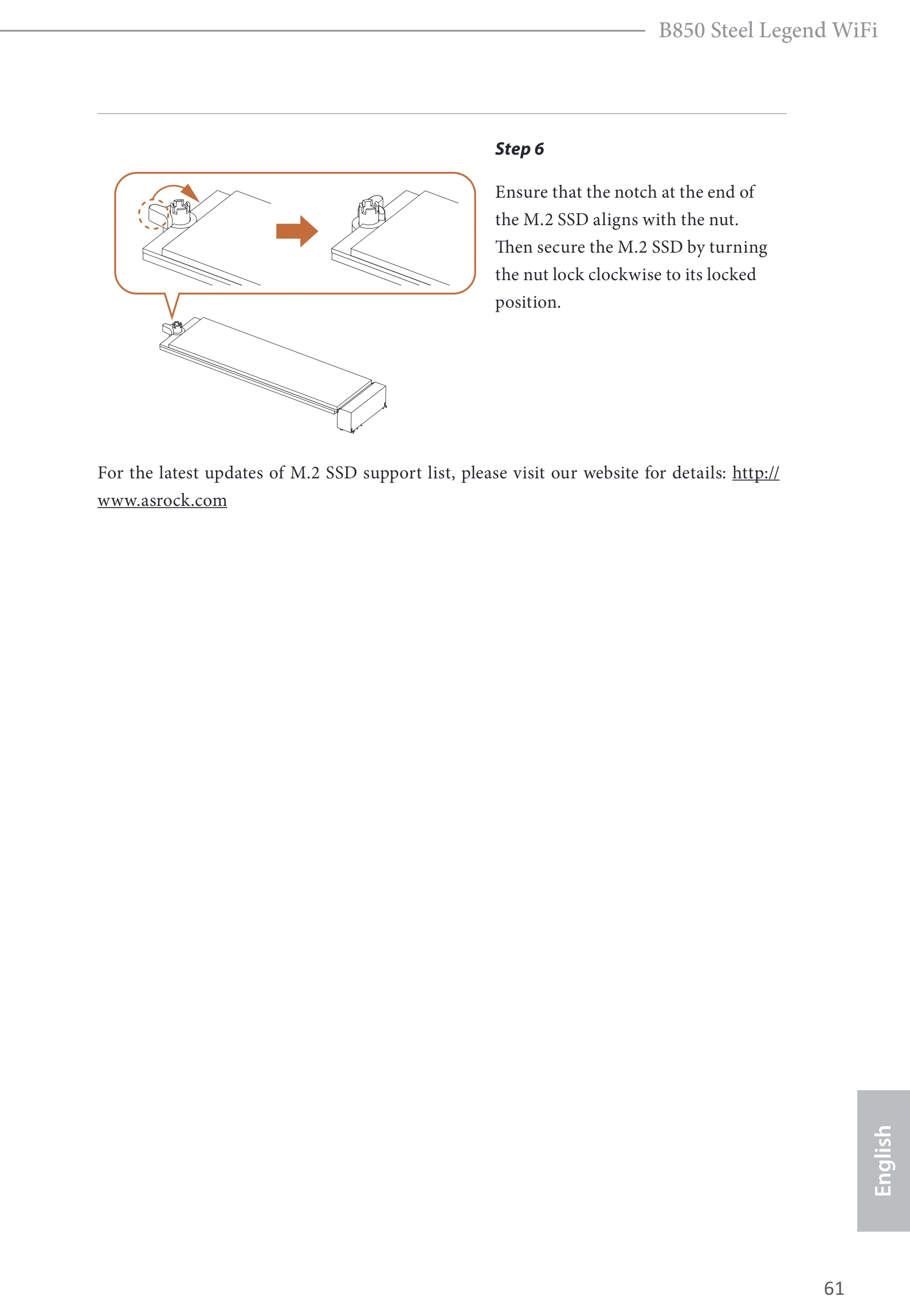

출처: ASRock B850 Steel Legend WiFi User Manual, PDF 64~65쪽 · 원문 PDF
M.2 SSD는 보드에 따라 작은 나사와 스탠드오프를 사용하거나, 별도 래치·클립 방식으로 고정한다. 나사 규격과 스탠드오프 높이는 제품마다 다를 수 있으므로 분실한 나사를 외형만 보고 임의로 대체하지 않는다.
상품 설명 사진 참고
M.2 나사 키트 상품 사진 참고
- JD.com — LinkStone M.2 SSD 나사·스탠드오프 15쌍 키트
- JD.com — M.2 SSD 나사·스탠드오프 세트
- Alibaba.com — M.2 SSD 나사·자석 드라이버 세트
- Alibaba.com — M.2 screw 상품 모음
판매 페이지에서는 작은 나사와 스탠드오프의 상대적인 크기와 구성품 형태를 확인하기 쉽다. 실제 메인보드에는 제조사별 고정 방식이나 툴리스 래치가 사용될 수도 있다.
참고 자료
- ASRock B760M-H/M.2 User Manual — M.2 모듈 길이에 맞춰 standoff 위치를 조정하고 screw로 고정하는 설치 사례.
- GIGABYTE A520M S2H User Manual — M.2 standoff/screw를 분리·재배치하는 제품별 설치 사례.
- MSI B760 GAMING PLUS WIFI DDR4 User Guide — M.2 screw/standoff와 EZ M.2 Clip 등 툴리스 구조 사례.
- ASUS ROG Zephyrus G14 SSD/RAM Upgrade Guide — 해당 노트북 작업에서 size 0 Phillips 사용, M.2 screw 및 captive bottom screw 사례.
