M.2 SSD
핵심 정리
- 2230/2242/2260/2280/22110 등 숫자는 폭과 길이를 나타낸다.
- B/M Key 조합과 실제 전기적 인터페이스를 확인한다.
- 노트북은 단면/양면 높이 제약도 확인한다.

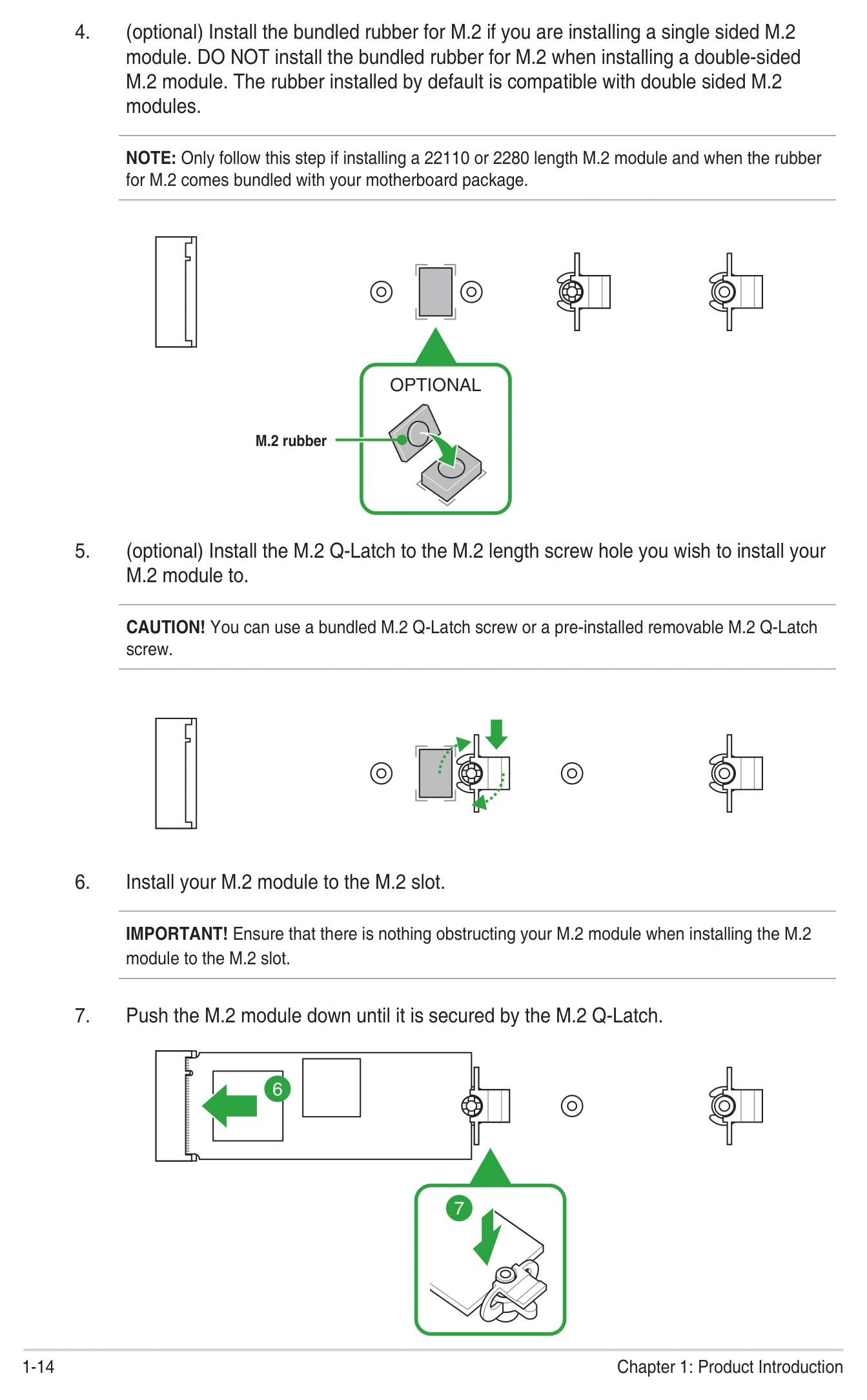

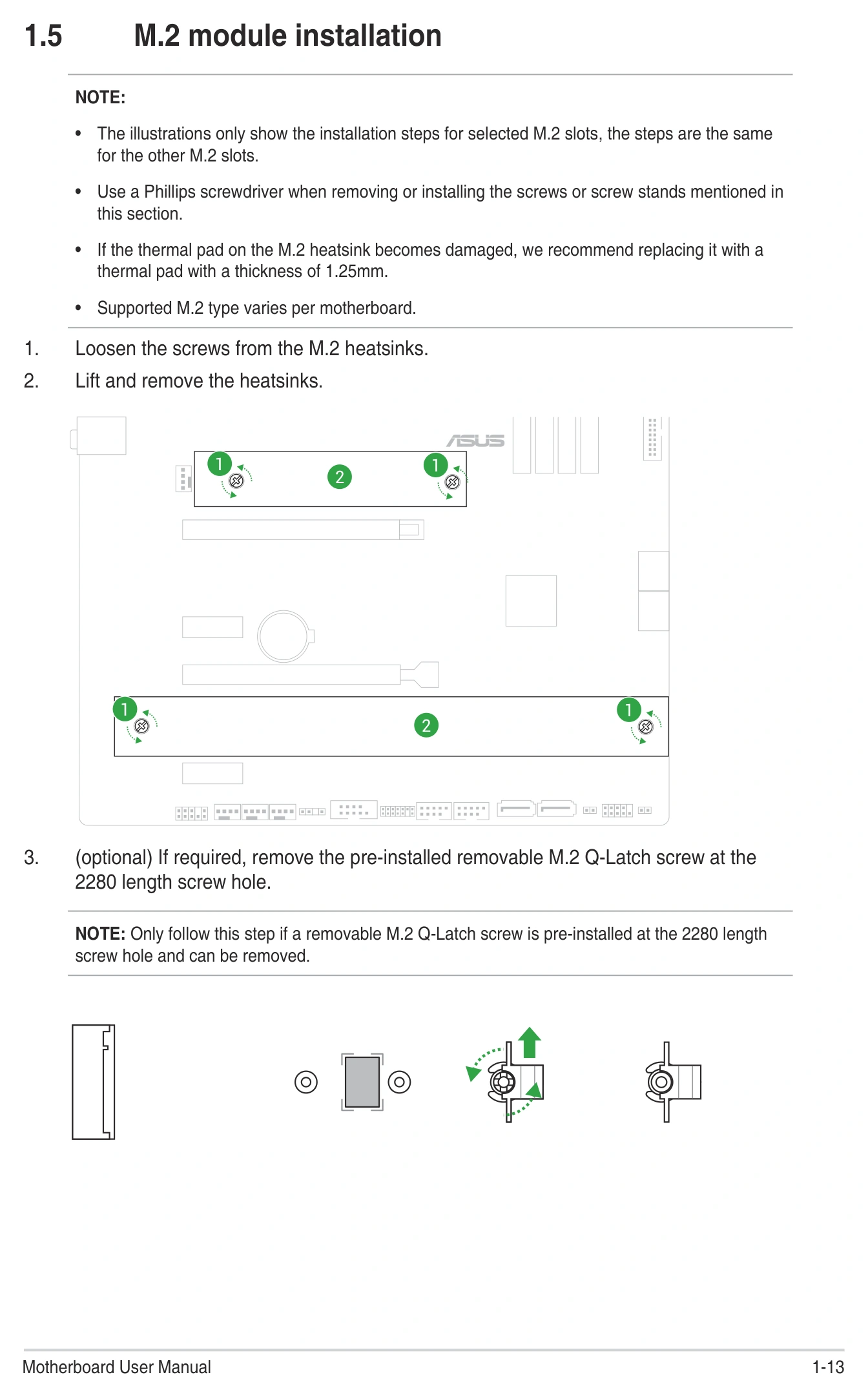

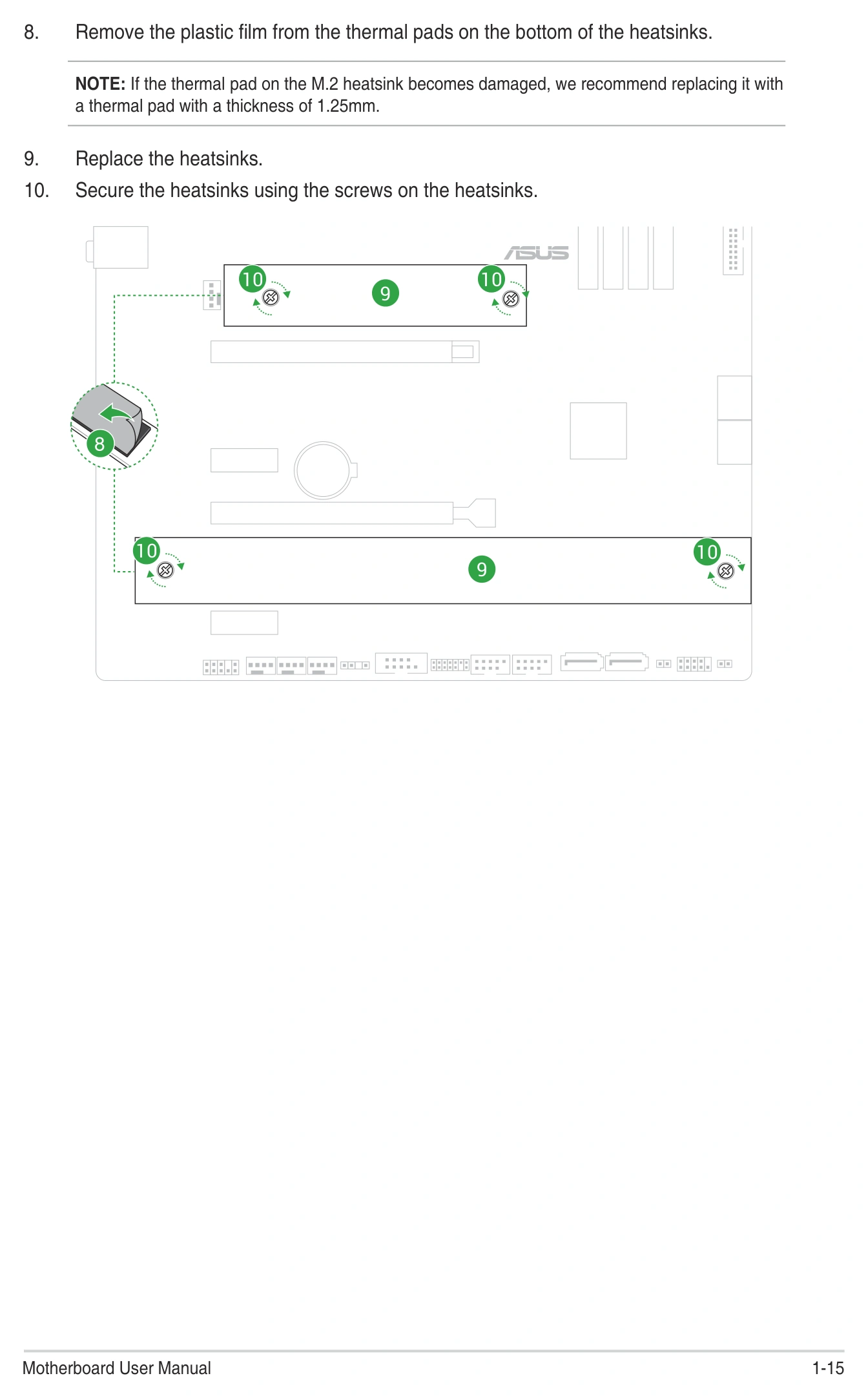

메인보드에 M.2 SSD를 장착하는 예
출처: ASUS TUF GAMING B850-PLUS WIFI User Manual, PDF 27~29쪽 · 원문 PDF

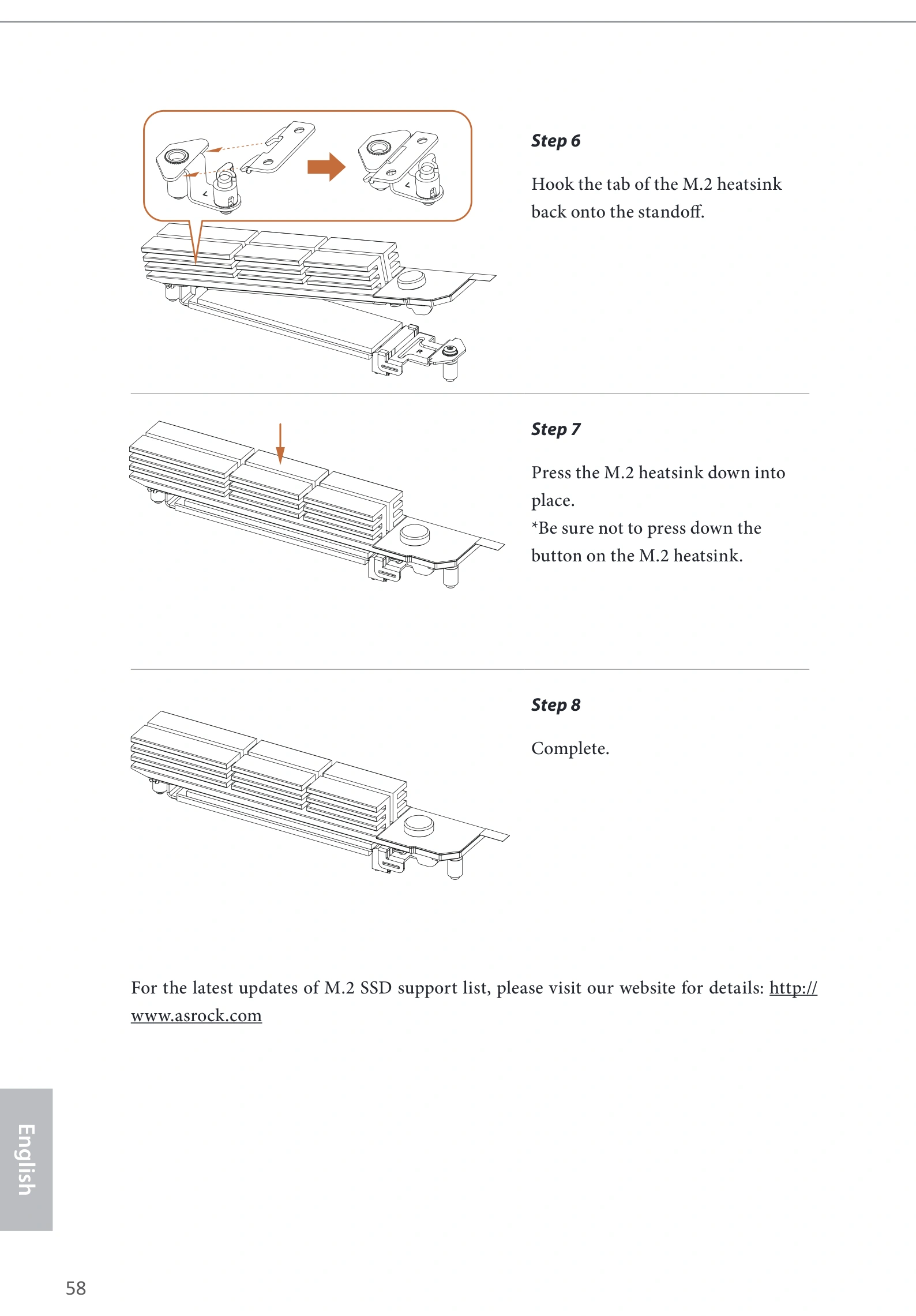

다른 고정 방식의 예
출처: ASRock B850 Steel Legend WiFi User Manual, M.2 SSD 설치 단계 · 원문 PDF
메인보드에 따라 M.2 SSD를 나사로 고정하거나 전용 래치·클립을 사용할 수 있다. 같은 2280 규격 SSD라도 고정 부품은 메인보드 설계에 따라 달라진다.
M.2 SSD는 슬롯에 비스듬히 삽입한 뒤 수평으로 내려 고정하는 방식이 일반적이다. 다만 히트싱크, 스탠드오프, Q-Latch 같은 고정 구조는 제품마다 다르다.
